Table des matières

1. Qu'est-ce que la propreté ? Plus qu'être visiblement propre
2. Principes de fonctionnement fondamentaux des équipements de test de propreté : capture des impuretés invisibles
3. Classification des équipements de test de propreté courants
4. Domaines d'application : où fonctionne l'équipement de test de propreté
5. Idées fausses courantes dans le public concernant les tests de propreté
6. Directives d’exploitation et d’entretien des équipements de test
7. Conclusion : La micro-propreté, fondement caché de la qualité des produits nationaux

1. Qu'est-ce que la propreté ? Plus qu'être visiblement propre

La propreté quotidienne signifie l’absence de taches visibles à l’œil nu, tandis que la propreté professionnelle est une notion quantitative standardisée. Il fait référence à la quantité totale, à la taille des particules et à la qualité de composition des particules résiduelles, des contaminants pétroliers, des micro-organismes et des résidus chimiques à la surface des pièces solides, à l'intérieur des milieux liquides et des espaces clos, soumis à des normes d'évaluation mondiales unifiées. Deux normes industrielles universelles dominantes sont actuellement adoptées : VDA 19.1 pour l'industrie automobile et ISO 16232 pour les pièces industrielles générales, tandis que des normes exclusives de propreté microbienne s'appliquent aux secteurs alimentaire et médical. Les polluants sont classés en deux catégories :

un.Contaminants à particules dures :Les copeaux métalliques, le sable, la poussière et les scories de soudage, principalement générés lors des procédures de traitement, d'assemblage et de nettoyage, représentent le plus grand danger pour les machines de précision ;

b.Contaminants organiques mous :Huile de transformation, agents de démoulage, bactéries, résidus de protéines, principalement contrôlés dans les industries médicale, alimentaire et des semi-conducteurs.

2. Principes de fonctionnement fondamentaux des équipements de test de propreté : capture des impuretés invisibles

Tous les types d'équipements de test de propreté partagent la même logique sous-jacente : collecter les polluants → convertir les signaux détectables → effectuer une analyse quantitative des données → évaluer la propreté par rapport aux normes. Il existe trois approches techniques principales adaptées à différents scénarios de test :

2.1. Analyse gravimétrique (méthode de base classique)

Il s'agit de la méthode de test la plus couramment adoptée pour les pièces industrielles, avec des principes simples. Un liquide de nettoyage dédié est utilisé pour rincer les pièces de test afin d'éliminer tous les contaminants de surface. Le liquide résiduaire mélangé est filtré sous vide à travers des membranes filtrantes microporeuses avec des tailles de pores fixes pour intercepter les impuretés à la surface de la membrane. Après séchage et déshumidification de la membrane filtrante, une microbalance de haute précision pèse la membrane avant et après filtration, et la différence de poids est égale au poids total des impuretés. Les membranes filtrantes avec des pores de 1 μm, 5 μm et 10 μm sont couramment utilisées pour les tests conventionnels de pièces hydrauliques et automobiles. Cette méthode présente des données de test peu coûteuses et conformes, mais elle ne peut pas identifier la taille des particules ou la composition du matériau.

2.2. Analyse d'imagerie optique (méthode grand public de haute précision)

Équipé de microscopes métallurgiques à fort grossissement, de modules d'imagerie haute définition et d'algorithmes intelligents, cet équipement traite des échantillons de membranes filtrantes, capture automatiquement des images plein champ des membranes et identifie intelligemment la taille, la quantité et la morphologie des particules. Il peut distinguer les particules métalliques conductrices des particules de poussière non métalliques et générer directement des rapports de test officiels conformes. Les modèles haut de gamme adoptent la reconnaissance de l'IA pour identifier les particules et les sources de pollution telles que le traitement des débris de broyage et la poussière externe, qui sont largement appliquées dans les nouvelles industries énergétiques et aérospatiales.

2.3. Analyse par induction rapide (méthode de criblage portable)

Il se compose de deux branches : la détection par fluorescence ATP et la détection par diffusion laser, ne nécessitant aucune préparation d'échantillon de solvant pour des contrôles ponctuels rapides sur site. Les détecteurs de fluorescence ATP détectent les micro-organismes de surface et les résidus organiques via une réaction de fluorescence biologique et fournissent des résultats en 10 secondes. Ils sont largement utilisés pour l'inspection ponctuelle des comptoirs d'hôpitaux, de la vaisselle de restauration et des ateliers pharmaceutiques. Les compteurs de particules laser adoptent des principes de blocage et de diffusion de la lumière pour détecter les particules en suspension dans l'huile et l'eau purifiée, appliqués à la surveillance en ligne de la qualité de l'huile hydraulique et de l'eau purifiée.

3. Classification des équipements de test de propreté courants

Classés par scénarios d'application et formes fonctionnelles, les équipements courants se répartissent en quatre catégories, couvrant des scénarios complets depuis les contrôles ponctuels en atelier jusqu'à la détection précise en laboratoire :

3.1. Système de test de propreté des composants intégrés

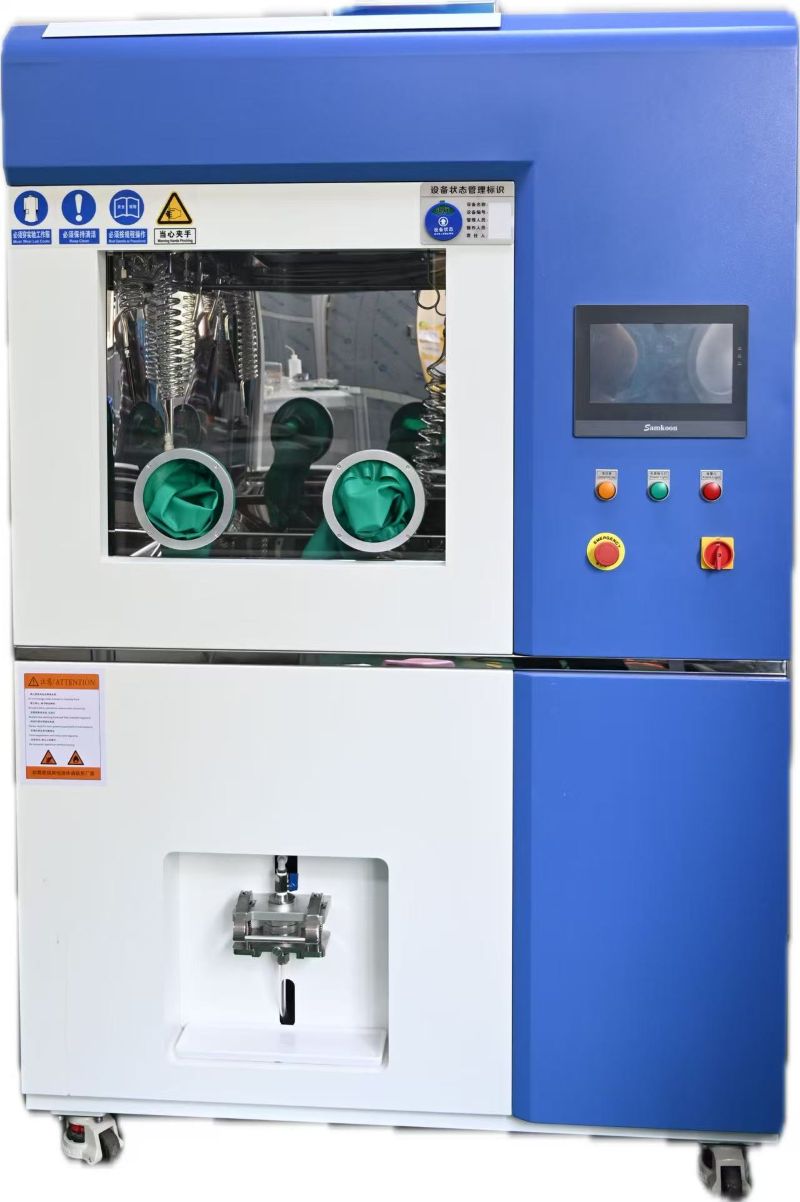

Un appareil de laboratoire tout-en-un composé d'une machine de nettoyage par extraction, d'une unité de filtration sous vide, d'une machine de séchage intégrée et d'un analyseur d'image intelligent. Il effectue la préparation automatique des échantillons, les tests et la génération de rapports en totale conformité avec les normes nationales VDA et ISO. Conçu pour l'inspection qualité par lots des boîtes de vitesses automobiles, des coques de batteries à énergie nouvelle et des tiroirs de valves aérospatiales, il atteint une précision de test de 0,1 mg.

3.2. Détecteur de propreté portable

Équipement portatif compact ne nécessitant aucune préparation d’échantillon ni consommable, conçu pour un dépistage rapide sur site. Il s'applique à la détection des impuretés d'huile dans les ateliers de réparation automobile et au contrôle ponctuel de la propreté de la surface des pièces dans les usines. Ses données de test sont uniquement destinées à un contrôle de référence et ne sont pas valables pour les rapports de conformité officiels de l'usine.

3.3. Compteur de particules liquides

Spécialisé dans la détection de fluides, il mesure la qualité des particules en suspension dans l'huile hydraulique, l'huile lubrifiante, l'eau purifiée pharmaceutique et les solutions en bouteille. Il surveille en temps réel la propreté de l’huile pour prédire l’usure des canalisations hydrauliques et les défaillances du circuit d’huile, largement utilisé dans les aciéries, les centrales éoliennes et les industries de maintenance des équipements hydrauliques.

3.4. Détecteur de propreté microbienne

Axé sur la détection de l'hygiène biologique, y compris les détecteurs à fluorescence ATP et les échantillonneurs de bactéries en suspension dans l'air. Il détecte principalement les bactéries, les moisissures et les résidus organiques pour la vérification de la propreté environnementale dans les salles d'opération, les ateliers alimentaires et les ateliers de conditionnement stérile.

4. Domaines d'application : où fonctionne l'équipement de test de propreté

Contrairement à une idée reçue, de tels équipements ne se limitent pas à l’inspection de la qualité en usine, mais sont essentiels à la consommation quotidienne et à la fabrication intelligente haut de gamme :

4.1. Industrie automobile et énergies nouvelles (plus grand volume d’applications)

Les débris métalliques à l’échelle micronique doivent être strictement contrôlés sur les injecteurs de carburant automobiles, les soupapes de frein, les roulements, les canalisations de refroidissement des batteries à énergie nouvelle et les pièces de précision des moteurs. Les statistiques montrent que plus de 60 % des pannes du système hydraulique automobile sont causées par le blocage de minuscules impuretés. Un rapport de test de propreté valide est une condition d'admission obligatoire pour toutes les pièces automobiles avant la livraison.

4.2. Industrie pharmaceutique et médicale (secteur lié à la vie)

Aucun résidu de bactérie ou de débris n'est autorisé sur les seringues jetables, les instruments chirurgicaux, les consommables d'implants orthopédiques et les parois intérieures des emballages pharmaceutiques. L'échantillonnage des infections nosocomiales médicales et l'inspection de la qualité de la production de masse des dispositifs médicaux s'appuient sur des détecteurs ATP et des équipements de test de propreté microscopique pour éliminer les risques d'infection postopératoire et de contamination des consommables.

4.3. Fabrication aérospatiale haut de gamme

Les circuits d’huile moteur aérospatiale, les composants hydrauliques d’avions et les pièces de précision des satellites nécessitent un contrôle des impuretés aussi petites que 2 μm. Des analyseurs de propreté dédiés de très haute précision garantissent aucune panne d’équipement dans des conditions de travail à haute altitude extrêmes, servant d’équipement de contrôle qualité essentiel pour la fabrication aérospatiale.

4.4. Domaines alimentaires, chimiques quotidiens et civils

Il couvre la détection des impuretés de l'eau potable, le criblage des particules de la solution mère de boisson, les tests de stérilité des cosmétiques et l'inspection de l'hygiène de la vaisselle de restauration. Les détecteurs portables évaluent rapidement le respect des règles d'hygiène pour garantir la sécurité de la consommation publique.

4.5. Industrie des semi-conducteurs et de l'électronique

Il vérifie les qualités des salles blanches dans les ateliers de production de puces de plaquettes, de circuits imprimés et de composants de lentilles optiques, et détecte la poussière de surface sur les composants électroniques, empêchant ainsi les courts-circuits de circuit et les défauts d'imagerie causés par des microparticules afin d'améliorer le taux de rendement des produits électroniques.

5. Idées fausses courantes dans le public concernant les tests de propreté

Trois idées fausses courantes :

1. Essuyer les pièces à usiner proprement signifie se conformer aux normes : les chiffons ne peuvent éliminer que les grosses particules visibles, laissant intacts les débris à l'échelle micrométrique ;

2. Tous les détecteurs partagent la même précision : les appareils portables sont uniquement destinés au dépistage, tandis que les appareils d'imagerie de laboratoire peuvent émettre des rapports officiels de conformité ;

3. Le nettoyage à l'eau claire répond aux normes : l'huile industrielle et les particules incrustées ne peuvent être éliminées que par un solvant d'extraction dédié au lieu de l'eau claire.

6. Directives d’exploitation et d’entretien des équipements de test

L'équipement de test de propreté est un instrument optique et de pesage de haute précision, dont l'entretien quotidien détermine directement la précision du test. Trois règles de maintenance fondamentales sont répertoriées ci-dessous :

Les balances de haute précision et les modules de détection microscopique doivent être placés dans des laboratoires résistants aux chocs, à la poussière et à température constante pour éviter les interférences du flux d'air et des vibrations sur les données de pesée et d'imagerie ;

Les membranes filtrantes et les solvants de nettoyage sont des consommables dédiés avec des tailles de pores standard ; des consommables incompatibles entraîneront directement des résultats de test invalides ;

Les sondes et les ports d'échantillonnage des équipements portables doivent être désinfectés régulièrement pour éviter la contamination croisée et les données de test gonflées.

7. Conclusion : La micro-propreté, fondement caché de la qualité des produits nationaux

Les yeux humains ont des limitations visuelles inhérentes, identifiant uniquement les taches à l’échelle millimétrique plutôt que les particules microniques et submicroniques, qui sont capturées et quantifiées par un équipement de test de propreté. Moins visibles que les machines de production à grande échelle, ces équipements constituent une ligne de défense invisible pour la fabrication de précision, l’hygiène médicale et la sécurité publique. Avec la mise à niveau des nouvelles énergies, des dispositifs médicaux haut de gamme et des industries aérospatiales, les normes de propreté industrielle continuent de s'améliorer. Les équipements de test de propreté intelligents, entièrement automatiques et traçables par l'IA sont devenus une configuration standard industrielle, garantissant la sécurité et la qualité des produits industriels et des biens civils grâce à une micro-détection précise.
