Contenu

1.Définition et aperçu
2. Objectifs et importance des tests
3. Types courants de contaminants détectés
4. Méthodes de test de base
4.1 Méthode gravimétrique (analyse par pesée)
4.2 Analyse microscopique
4.3 Analyse chimique
5.Principales normes de l’industrie
6. Principaux domaines d'application
7. Procédures de test standard
8.Conclusion

1. Définition et aperçu

Les tests de propreté font référence à un processus technique de détection, de quantification et d'analyse des contaminants résiduels (particules solides, taches d'huile, fibres, résidus ioniques, etc.) à la surface des composants et produits industriels. Son objectif principal est de garantir que la propreté des surfaces des produits soit conforme aux spécifications industrielles et aux exigences techniques des clients.

2. Objectifs et importance des tests

· Contrôle de qualité:Vérifiez les performances réelles des processus de nettoyage tels que le nettoyage par ultrasons et le nettoyage par pulvérisation pour gérer la qualité de la production.

· Prévention des risques de panne :Évitez efficacement les dysfonctionnements, notamment le blocage du circuit d'huile, l'usure des roulements et les courts-circuits des composants, et prolongez la durée de vie du produit.

· Conformité Conformité :Répondez aux normes industrielles dédiées et aux spécifications techniques personnalisées des clients des secteurs de l’automobile, de l’aérospatiale, de la médecine et autres.

· Optimisation des processus :Tracez les sources de contaminants, optimisez de manière ciblée les processus de production, de transformation et de nettoyage et réduisez les taux de défauts.

3. Types courants de contaminants détectés

· Contaminants de particules solides :Copeaux métalliques, poussières, fibres, résidus de broyage, graviers et autres impuretés.

· Résidus de films :Films organiques tels que les huiles de traitement, les lubrifiants, les résidus de paraffine et de produits de nettoyage.

· Contaminants ioniques :Sels, résidus de flux, etc. Ils affectent gravement la fiabilité des produits électroniques et constituent un élément de test clé dans l'industrie électronique.

4. Méthodes de test de base

4.1 Méthode gravimétrique (analyse par pesée)

Il s’agit de la méthode de test quantitatif la plus fondamentale et la plus universelle. Les contaminants présents sur les surfaces des composants sont collectés par pulvérisation, extraction par ultrasons et par d'autres moyens. L'extrait est filtré sur une membrane microporeuse pré-pesée. La membrane est séchée et pesée à nouveau, puis la masse totale de contaminants par unité de surface est calculée (unité commune : mg/1000cm²).

4.2 Analyse microscopique

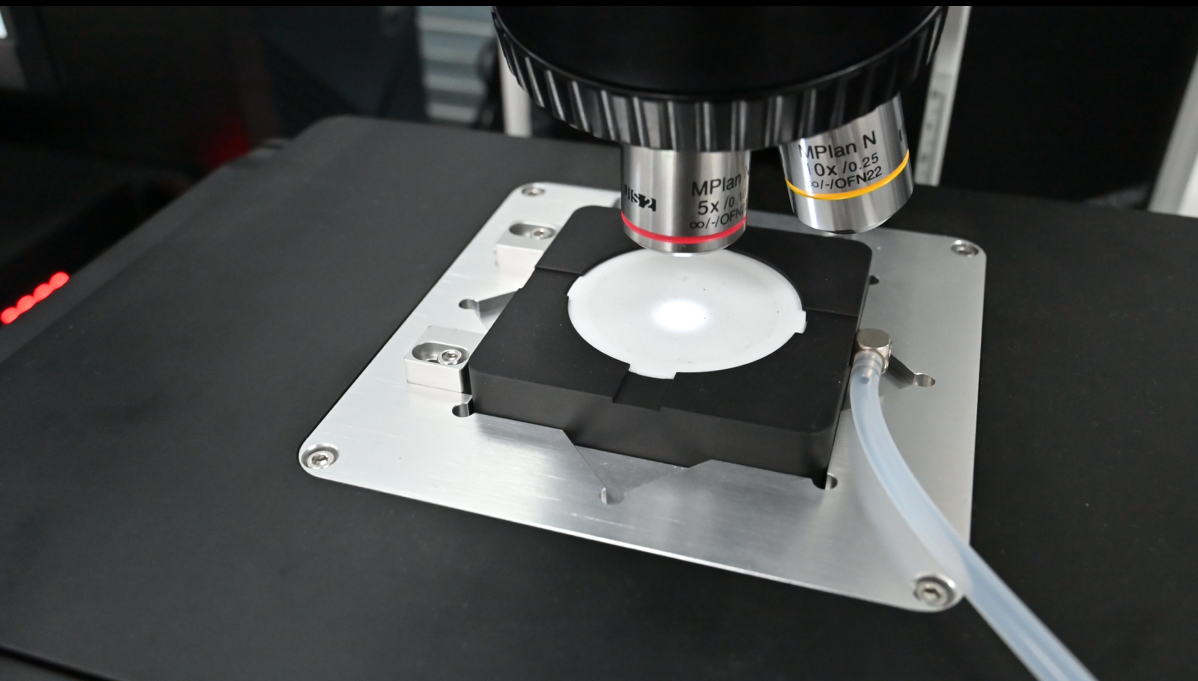

· Microscopie optique :Comptez les particules sur la membrane filtrante, analysez la répartition granulométrique et filtrez les particules nocives surdimensionnées (par exemple les particules ≥ 50 μm).

· SEM-EDS (microscope électronique à balayage avec spectroscopie à dispersion d'énergie) :Obtenez une imagerie à très fort grossissement pour analyser avec précision la composition élémentaire des particules, distinguer les impuretés métalliques et non métalliques et identifier les sources de pollution.

4.3 Analyse chimique

·Test COT (carbone organique total) :Mesurez avec précision la teneur en contaminants organiques tels que l’huile résiduelle et les agents de nettoyage.

· FTIR (spectroscopie infrarouge à transformée de Fourier) :Identifier les compositions de films résiduels organiques, notamment de graisse et de polymères macromoléculaires.

·Chromatographie ionique :Détectez les ions nocifs résiduels tels que les ions chlorure et les radicaux sulfate, largement utilisés dans les tests d'électronique de précision et de composants haut de gamme.

5. Principales normes de l'industrie

· Industrie automobile :ISO 16232, VDA 19.1 (normes de base en vigueur)

· Industrie aérospatiale :AS9100, GB/T 39095

· Industrie médicale :OIN 13408-2

· Norme nationale de Chine :GB/T 41481-2022 (identique à ISO 16232)

6. Principaux domaines d'application

Cette technologie est largement utilisée dans la fabrication de précision avec des exigences de propreté strictes, couvrant : les pièces de moteurs automobiles, les injecteurs de carburant et les composants de freins ; valves hydrauliques, roulements et pièces de système de carburant pour l'aérospatiale ; des produits électroniques tels que des cartes PCB, des connecteurs et des capteurs de précision ; dispositifs d'implants médicaux et instruments chirurgicaux; composants essentiels des batteries et des moteurs à énergie nouvelle.

7. Procédures de test standard

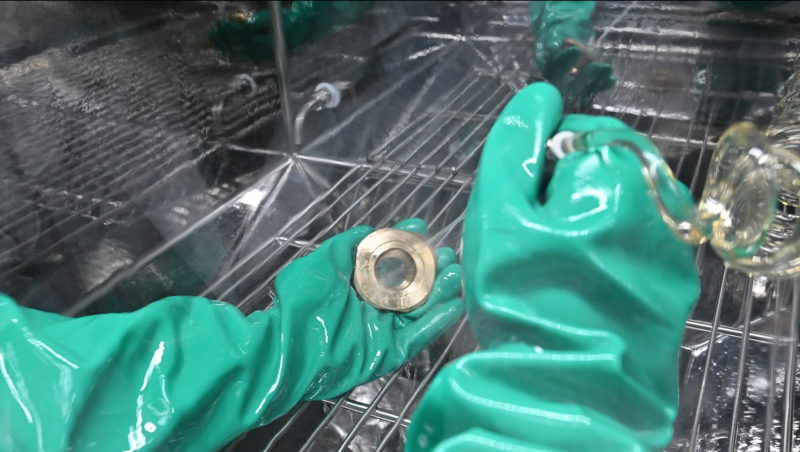

· Extraction des contaminants :Collectez tous les contaminants résiduels sur les surfaces des composants par pulvérisation de liquide, oscillation ultrasonique et autres méthodes.

· Filtration et enrichissement :Filtrer l'extrait avec des membranes microporeuses pour intercepter toutes les impuretés et résidus solides.

· Tests et analyses détaillés :Tester la masse totale de contaminants via la méthode gravimétrique ; compter la quantité de particules et mesurer la taille des particules au microscope ; analyser la composition des contaminants avec SEM-EDS, FTIR et d'autres équipements.

· Évaluation des résultats et émission du rapport :Comparez les données de test avec les normes industrielles et les limites techniques pour juger de la qualification de propreté du produit et publiez des rapports de test officiels.

8. Conclusion

En tant que mesure de contrôle qualité essentielle dans l'industrie de fabrication de précision, les tests de propreté éliminent efficacement les impuretés résiduelles nocives sur les composants et éliminent les risques potentiels de défaillance du produit. Elle détermine directement la fiabilité, la sécurité et la durée de vie des produits et est devenue une procédure d'inspection de qualité obligatoire pour les secteurs manufacturiers haut de gamme, notamment l'automobile, l'aérospatiale, les soins médicaux, l'électronique de précision et les nouvelles énergies.
